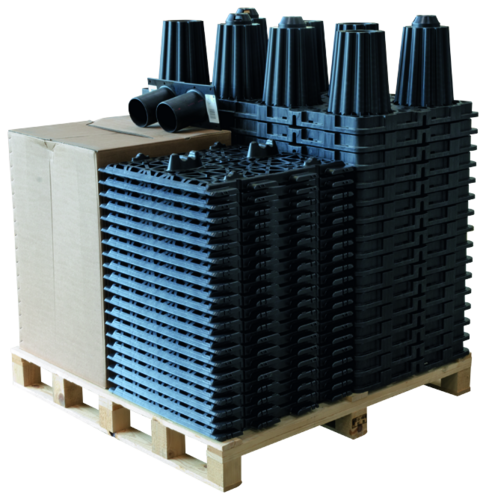

ACO Stormbrixx Hd Infiltration 335508

ACO Stormbrixx HD infiltration

DimensionerViktArt.

nr
LängdBreddHöjd
[mm][mm][mm][kg]
Bild121012101360212,0314054
120560234310,0314061
600592321,8314062
548548430,8314022
Bild2001602100,4314026
1210121070050,0314059

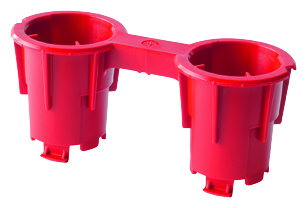

Konnektor

Suitable for
  • ACO Stormbrixx grundelement
Beskrivning
  • För koppling av grundelementen till varandra
    • För anslutning av två skikt: kombination av 2 kopplingar
  • Antal kopplingar för installation av 2 skikt: 1/2 antal grundelement för hela infiltrationsmagasinet
  • Antal kopplingar för installation av 3 skikt: 2/3 antal grundelement för hela infiltrationsmagasinet
  • Vikt: 0,1 kg
Item no.
314023

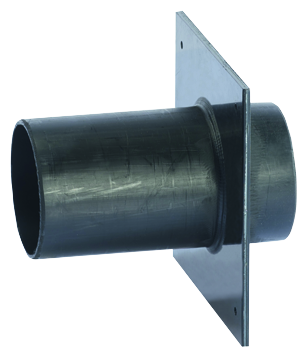

Adapter för röranslutning

Suitable for
  • ACO Stormbrixx grundelement
  • DN/OD 110
Beskrivning
  • Vikt: 0,4 kg
Item no.
314026

Adapter för röranslutning

Suitable for
  • ACO Stormbrixx grundelement
  • DN/OD 160
Beskrivning
  • Vikt: 0,7 kg
Item no.
314027

Adapter för röranslutning

Suitable for
  • ACO Stormbrixx grundelement
  • DN/OD 200
Beskrivning
  • Vikt: 1,3 kg
Item no.
314028

Adapter för röranslutning

Suitable for
  • ACO Stormbrixx grundelement
  • DN/OD 250
Beskrivning
  • Vikt: 2,7 kg
Item no.
314048

Adapter för röranslutning

Suitable for
  • ACO Stormbrixx grundelement
  • DN/OD 315
Beskrivning
  • Vikt: 3,3 kg
Item no.
314029

Adapter för röranslutning

Suitable for
  • ACO Stormbrixx grundelement
  • DN/OD 400
Beskrivning
  • Vikt: 4,5 kg
Item no.
314030

Mellansektion/övre del

Suitable for
  • ACO Stormbrixx grundelement
Beskrivning
  • Som inspektions- och spolningsåtkomst till infiltrationssystemet
  • Vikt: 2,6 kg
Item no.
314038

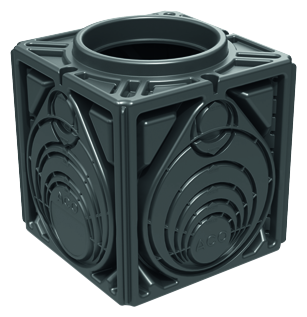

Inspektionsschakt bottendel och mellandel

Suitable for
  • Anslutningar upp till DN/OD 400
Beskrivning
  • Som åtkomst till infiltrationssystemet
  • För anslutning av inlopp och utlopp i filtreringssystemet (SUDS)
  • Dimensioner: 594 x 594 x 610 mm
  • Vikt: 32 kg
Item no.
27034

Adapter för manhålskonfiguration

Beskrivning
  • Vikt: 15,7 kg
Item no.
314075

Manhålsbetäckning

Suitable for
  • Överdel eller överdel med stos
Beskrivning
  • Belastningsklass D 400
  • Tillverkat i gjutjärn EN-GJL
  • Fri öppning 400
  • Utan ventilationsöppningar
  • Vikt: 38 kg
Item no.
314043

Manhålsbetäckning

Beskrivning
  • Vikt: 15,7 kg
Item no.
314044
